产品概述
CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进、具有全密封、无泄漏、耐腐蚀等特点，其性能达到国外同类产品的先进水平。
产品特点
磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
产品用途
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。
型号意义
安装和使用
1.磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2.当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。
3.泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6.泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
使用注意事项
1.因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成吋空载运转。
2.被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒.需加磁性过滤器。
3.泵在使用中环境溫度应小于40℃ ，电机溫升不得超过75℃ 。
4.被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度〈60℃，金属泵的使用温度〈100℃，辅送吸入压力不大于0.2MPa，最大工作压力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬颗粒和纤维的液体。
5.对于输送液为易沉淀结晶的介质，使用后应及吋清洗，排净泵内积液。
6.磁力泵运行500小时后，应拆检轴承和端面动环的磨损惰况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 5〜2mm时，应更换轴承和轴向动环。
故障与排除
| 故障形式 | 产生原因 | 排除方法 |
| 泵不出水 |
水泵反转
逬水管道漏气
泵腔蓄水太少
电压太高，启动时联轴器打滑
吸程太高
|
改变电机接线
社绝漏气
增加蓄水量
调正电压
降低泵安装位置
|
| 流量不足 |
吸入管径太小
叶轮流道阻塞
扬程过高
转速太低
|
调换进水管
清洗叶轮
开大出水阀
恢夏额定转速
|
| 扬程过低 |
流量过大
转速太低
|
关小出水阀
恢复额定转速
|
| 矂音太大 |
轴严重磨损
轴套严重磨损
驱动磁钢杯与隔离套接触
|
更换泵轴
更换轴套
拆除泵头重新组装
|
| 漏 液 | 0型密封圏损坏 | 更换0型密封圏 |
材料耐腐蚀性能（供参考）
| 介质名称 |
浓度
%
|
聚丙烯 |
浓度
%
|
ABC | ||
| 25℃ | 50℃ | 20℃ | 60℃ | |||
| 硫 酸 | 60 | √ | √ | × | ||
| 硝 酸 | 25 | √ | √ | O | ||
| 盐 酸 | <36 | √ | √ | √ | ||
| 氟氟酸 | 35 | √ | √ | × | ||
| 醋酸 | <80 | √ | √ | O | ||
| 氢氧化钠 | 100 | √ | √ | √ | ||
| 重铬酸钾 | 25 | √ | √ | √ | ||
| 溴水 | √ | O | × | |||
| 乙醇 | √ | √ | √ | |||
| 丙酮 | × | O | ||||
| 四氯乙烷 | O | O | × | |||
| 氟利昂22 | √ | O | O | |||
| 漂白液 | CL13% | √ | O | O | ||
| 电镀液 | √ | O | × | |||
| 照相液 | √ | √ | √ | |||
| 介质名称 | 浓度 | 不锈钢 | 浓度 | 陶瓷 | ||
| % | 25℃ | 50℃ | % | 25℃ | 80℃ | |
| 硫酸 | ＜5 | √ | X | V | V | |
| 硝酸 | 7070 | V | √ | V | V | |
| 盐酸 | X | V | V | |||
| 氟氟酸 | X | 0~100 | X | |||
| 醋酸 | <20 | √ | √ | V | V | |
| 氢氧化钠 | 70 | √ | √ | 0 | X | |
| 重铬酸钾 | 40~60 | V | V | 10~20 | V | V |
| 溴水 | 0 | V | V | |||
| 乙醇 | V | √ | V | V | ||
| 丙酮 | V | V | V | |||
| 四氯乙烷 | 50 | V | V | V | V | |
| 氟利昂22 | V | V | V | |||
| 漂白液 | C112% | X | V | V | ||
| 电镀液 | V | V | ||||
| 照相液 | V | V | V | |||
符号说明：V -优良. V -良好，0-可用.但腐蚀明显X -腐蚀严重，不适用。
性能参数
|
型 号
|
口径
|
流量 (m3/h)
|
扬程 (m)
|
电机功率 (kW)
|
电 压
(V)
|
|
|
|
进口(mm)
|
出口(mm)
|
||||||
|
14CQ-5
|
14
|
10
|
1.2
|
5
|
0.12
|
220/380
|
不
锈
钢
|
|
16CQ-8
|
16
|
12
|
1.8
|
8
|
0.18
|
220/380
|
|
|
20CQ-12
|
20
|
12
|
3
|
12
|
0.37
|
220/380
|
|
|
25CQ-15
|
25
|
20
|
5.4
|
15
|
1.1
|
380
|
|
|
32CQ-15
|
32
|
25
|
6.5
|
15
|
1.1
|
380
|
|
|
32CQ-25
|
32
|
25
|
4.8
|
25
|
1.1
|
380
|
|
|
40CQ-20
|
40
|
32
|
10
|
20
|
2.2
|
380
|
|
|
40CQ-32
|
40
|
32
|
11.5
|
32
|
4
|
380
|
|
|
50CQ-25
|
50
|
40
|
14.4
|
25
|
4
|
380
|
|
|
50CQ-32
|
50
|
40
|
13.2
|
32
|
4
|
380
|
|
|
50CQ-50
|
50
|
32
|
7.8
|
50
|
5.5
|
380
|
|
|
65CQ-25
|
65
|
50
|
16.8
|
25
|
5.5
|
380
|
|
|
65CQ-32
|
65
|
50
|
25
|
32
|
7.5
|
380
|
|
|
80CQ-32
|
80
|
65
|
50
|
32
|
11
|
380
|
|
|
50CQ-50
|
80
|
65
|
50
|
50
|
15
|
380
|
|
|
100CQ-32
|
100
|
80
|
60
|
32
|
15
|
380
|
|
|
100CQ-50
|
100
|
80
|
60
|
50
|
18.5
|
380
|
|
|
注:表中16CQ-8---100CQ-50都可配防爆电机
|
|||||||

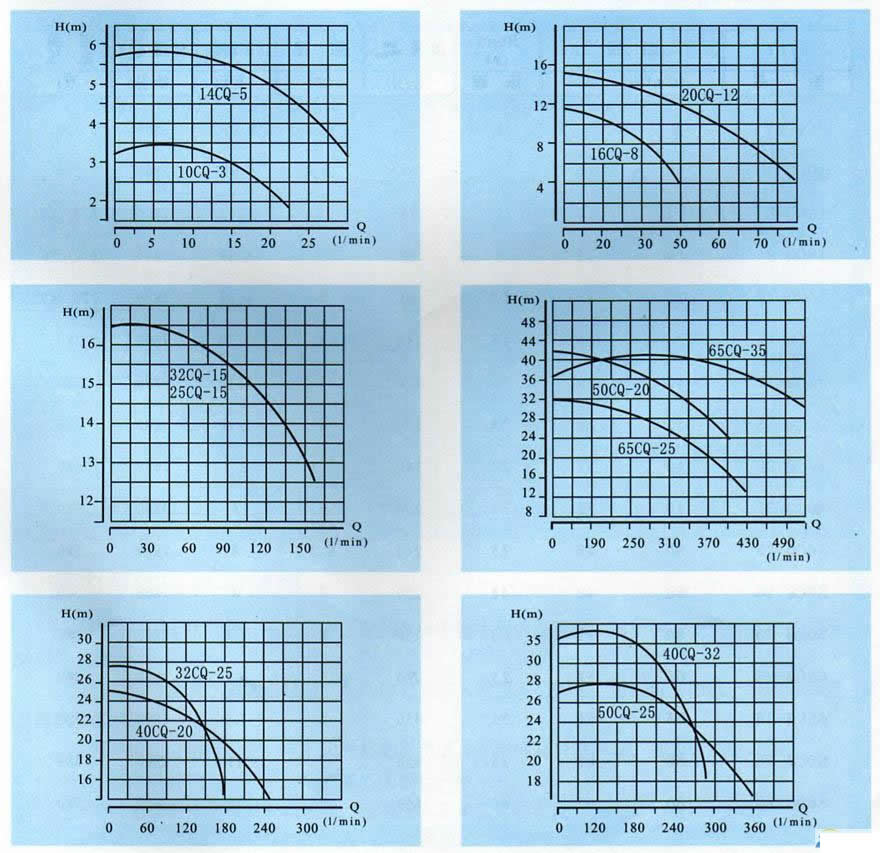

性能曲线
